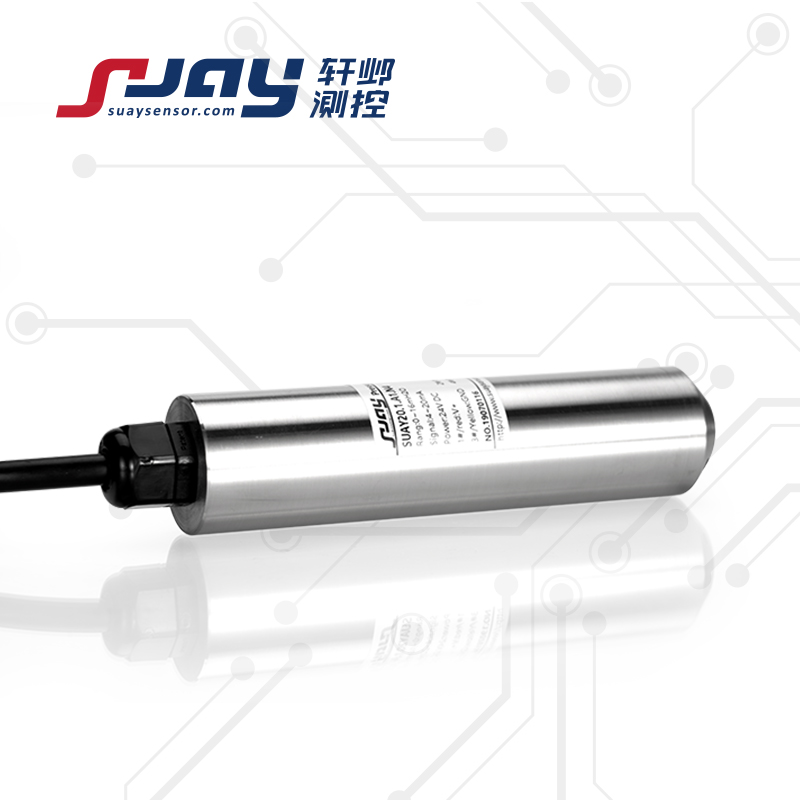

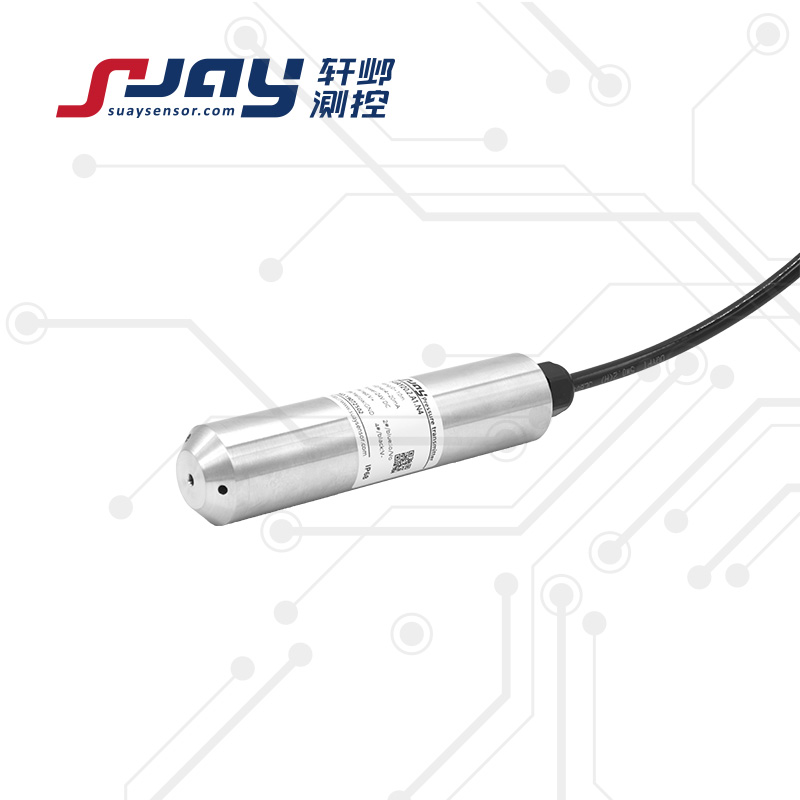

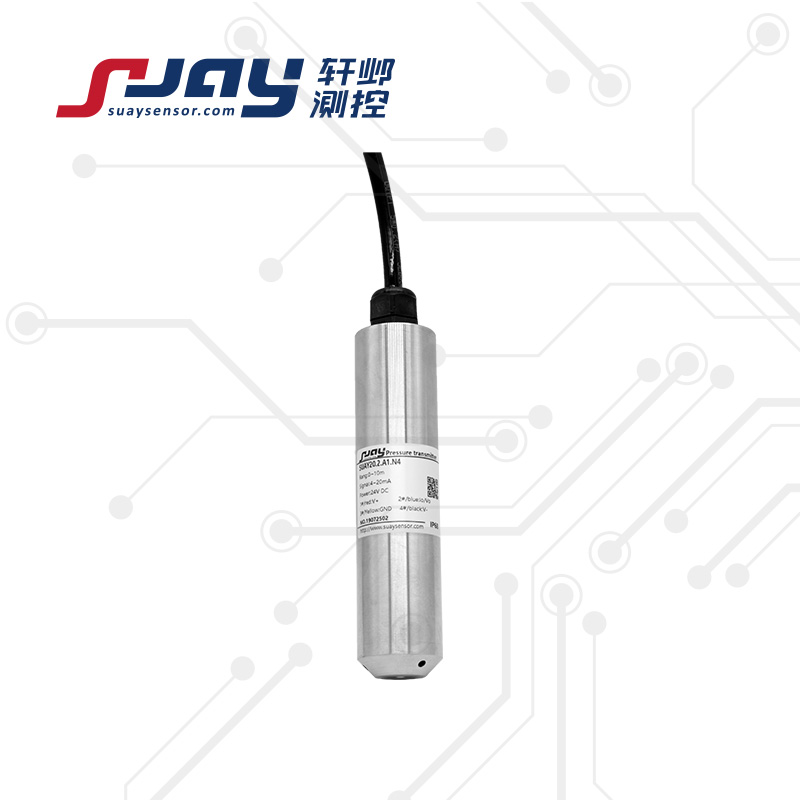

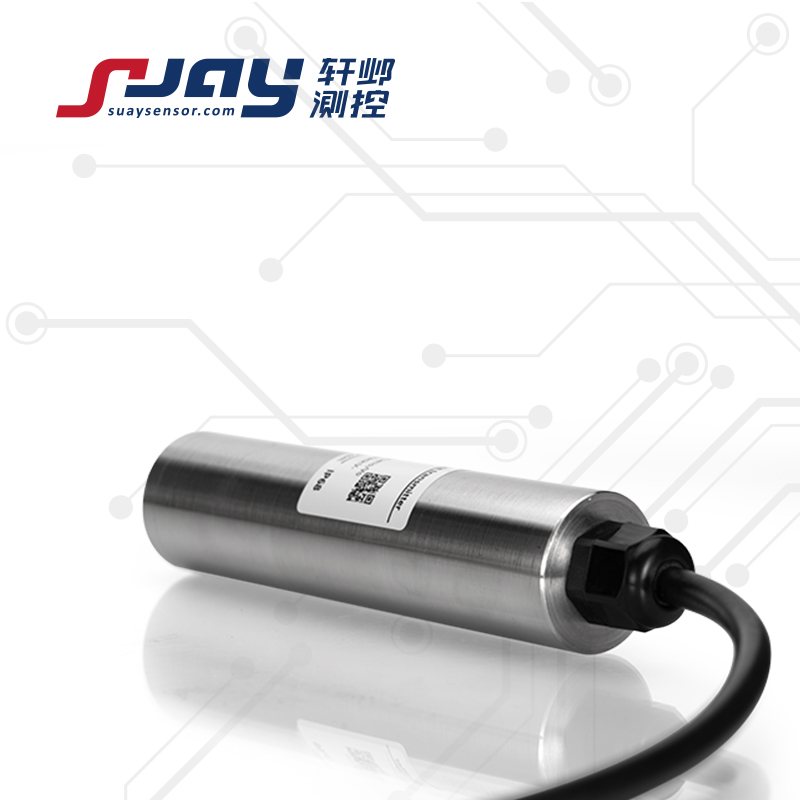

SUAY20液位傳感器變送器

所屬分類：液位類

產品標簽：

SUAY20液位傳感器液位變送器數字液位傳感器水位傳感器采用MEMS技術為核心的高靈敏度硅壓阻感壓芯片，是基于流體靜力學原理，通過對液體壓強的測量轉換為液位高度。量程0-0.1m...1m...200m可以按用戶要求設定量程，投入式測量，也可安裝式測量。精度：0.5%，0.25%，0.1%可選。適用于水箱水位測量，水池水位監測，河道、水庫、地下水位監測等領域。

產品范圍

液位傳感器液位變送器數字液位傳感器水位傳感器適用工況：

水箱水池液位測量                                 雨污井水位測量
水庫水壩水位監測                                 地下水水位監測
河道湖泊水位監測                                 船舶壓載設備
石化、電廠等水池水位測量非密封性油罐油位測量

SUAY20液位傳感器變送器

產品詳情

SUAY20液位傳感器

SUAY20液位傳感器液位變送器數字液位傳感器水位傳感器采用MEMS技術為核心的高靈敏度硅壓阻感壓芯片，是基于流體靜力學原理，通過對液體壓強的測量轉換為液位高度。該液位傳感器結構可靠，帶通氣導管的液位測量專用電纜及專業的水密封技術，既保證了產品的密封性，又使得參考壓力腔與大氣相通，從而使該系列產品的使用不受不同地域環境的限制，既保證了產品的長期穩定性，又極大提高了該款液位傳感器的綜合使用精度。全密封潛入式測量，一體化結構和標準化的輸出信號，為現場使用和自動化控制提供了方便。再通過合理的選擇、設計接液材料、電纜、護管等，可對不同介質的液位進行投入式或插入式測量，適用于城市供排水、污水處理、水池、水文檢測、水庫、河道、海洋等水下液位的長期測量。

可根據用戶的具體要求特殊定制、設計，滿足各種液位測量應用需求。

產品特點

l 全不銹鋼結構，測量元件與信號處理電路全部封裝在內，帶來出色的穩定性

l 可靠的水密封技術，IP68級防護

l 高靈敏度感壓元件，可快速準確地測量液位的變化

l 體積小，綜合精度高

l 投入式測量，安裝、使用方便

l 小量程可選安裝式結構，現場維護方便

0-10cm水位傳感器模擬實驗顯示控制視頻液位顯示控制視頻

液位顯示控制視頻

產品性能指標

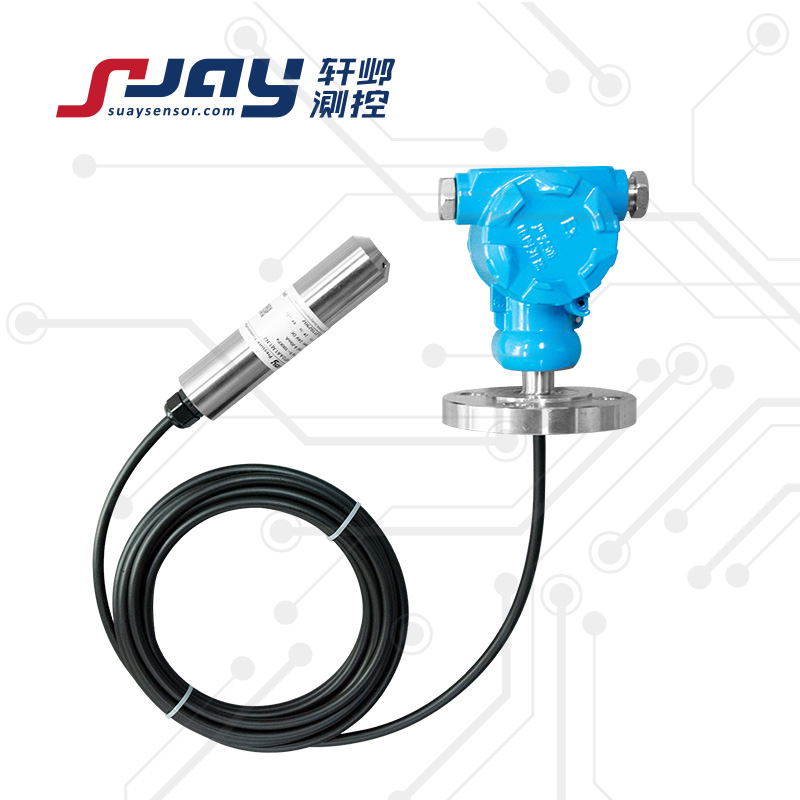

測量范圍	投入式 0-1m…200mH?O（可選絕壓）分體式 0-20mH?O 插入式 0-2mH?O
信號輸出/供電	4-20mA 0-5V 1-5V 0-10V	12-30VDC(典型24VDC)
	0.5-4.5V	5VDC/12-30VDC(典型24VDC)
	數字信號輸出RS485	5VDC/12-30VDC(典型24VDC)
測量介質	與316不銹鋼兼容液體（特殊介質可選防腐蝕型）
靜態精度①	±0.1%FS ±0.25%FS ±0.5%FS
工作溫度	-20～80℃
補償溫度	-10～70℃
貯存溫度	-40～100℃
長期穩定性	典型：±0.1%FS/年不超過：±0.2%FS/年
零點溫度漂移	典型：±0.02%FS/℃ 不超過：±0.05%FS/℃
靈敏度溫度漂移	典型：±0.02%FS/℃ 不超過：±0.05%FS/℃
過載能力	1.5-2倍滿量程壓力
有效測量壽命	﹥10^6壓力循環（P:10-90%FS）
響應時間	≤1ms
分辨率	大于10-5（通常受限采集顯示設備，理論無限小）
負載電阻	≤（U-12）/0.02 Ω（電流輸出） >100KΩ（電壓輸出）
絕緣電阻	200M?，100VDC
安裝方式	安裝式/分體式/插入式：M20*1.5，G1/2 或 DN2 法蘭安裝（其它接口可定制）
電氣連接	液位用電纜（Φ7.2mm 聚氯乙烯電纜），長度根據用戶要求定制
接口及殼體材料	304/316L不銹鋼
外殼防護	IP68
安全防爆	Ex iaⅡ CT6（本安）
密封圈	氟橡膠
傳感器膜片	不銹鋼316L
產品重量	約500克
